柔性电子器件在生物传感、仿生电子、柔性显示等领域有着广泛的应用。将各种“硬性”逻辑、传感和发光单元可靠集成到“柔性”的可拉伸衬底（如PDMS)上，是实现各类高性能柔性电子、光电和显示器件应用的有效途径。为此，亟需实现在与大面积平面工艺兼容、精准导向和耐久可靠的超可拉伸电学连接。尽管有机导电薄膜已被广泛应用于可拉伸电子和显示中，但其较低的导电性和稳定性挑战（在空气和潮湿环境下易老化和变性）仍然限制了其规模化器件应用。相较而言，无机材料具有更好的力学稳定性，导电性也更优，但大部分无机材料材质坚硬且易碎。为赋予无机材料更好的柔韧性，目前国内外研究团队主要采用具有弹性形貌的面内弯曲（2D spring）或表面褶皱（3D wrinkle）技术。然而，这些技术还难以满足高密度集成的需求（例如高清显示等，其中发光单元要求间距L<20 μm）。

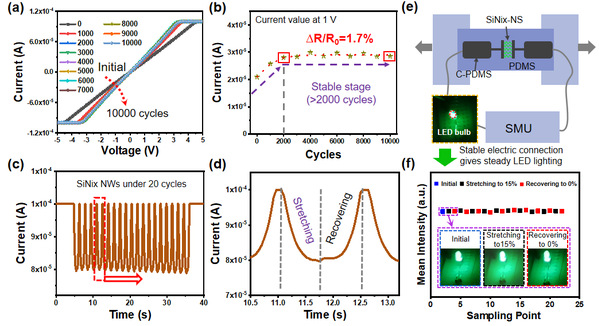

针对上述需求，南京大学余林蔚教授团队基于自主创新的平面纳米线（In-plane solid-liquid-solid, IPSLS）生长模式^1-5，利用平面纳米线可精确引导生长的特点，批量引导生长获得了弹簧状硅纳米线阵列，结合低温合金化工艺，首次批量精准制备了具有高导电性（电导率高于硅纳米线四个数量级）的规则纳米合金线连接阵列。通过弹性形貌设计，可满足最小3 μm间距的超高密度电学器件连接需求。在柔性PDMS衬底上测试显示，合金纳米线弹簧阵列具有优异的可拉伸性（高达50%）和稳定性（15%拉伸下循环拉伸>10000次），为实现超高密度、超高性能无机柔性电子器件集成，探索新一代柔性晶硅逻辑、健康监测、电子皮肤和可拉伸micro-LED显示等新型应用提供了基础共性的关键技术基础！

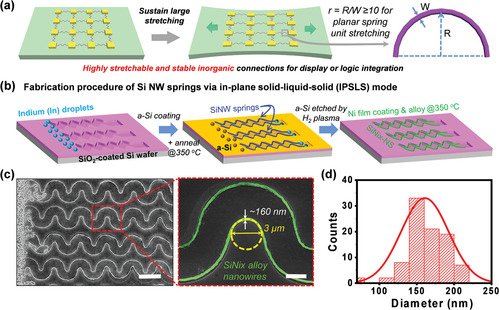

图1. (a) 超可拉伸电子器件的刚性岛和弹性桥连结构示意图。器件单元通过形貌设计的弹性材料相连。当R/W＞10时，弯曲结构可获得良好的拉伸性能，其中R为设计半径，W为沟道直径；(b) SiNix (NS)的制备流程图，包括硅纳米线的批量引导生长以及合金化过程；(c) SiNix-NS阵列的SEM图片。(d)纳米线直径统计分布图，纳米线平均直径为160 nm。

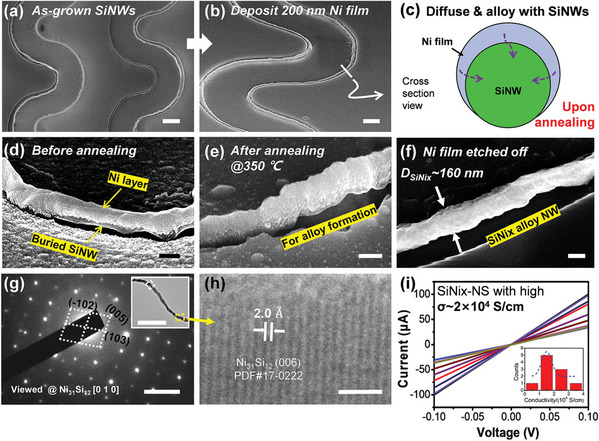

图2. (a-b) IPSLS方法生长的硅纳米线及沉积200 nm镍金属膜的硅纳米线表面SEM图像；(c) Ni扩散入硅纳米线的截面示意图。(d-f)分别是沉积镍金属膜的纳米线在退火前、退火后未酸洗及酸洗后的SEM图片；(g) 获得SiNix-NS的选区电子衍射图；(h) SiNix-NS的HR-TEM，所得相为Ni₃₁Si₁₂；(i)SiNix-NS的电学性能测试，其平均电导率约为2×10⁴ S/cm。

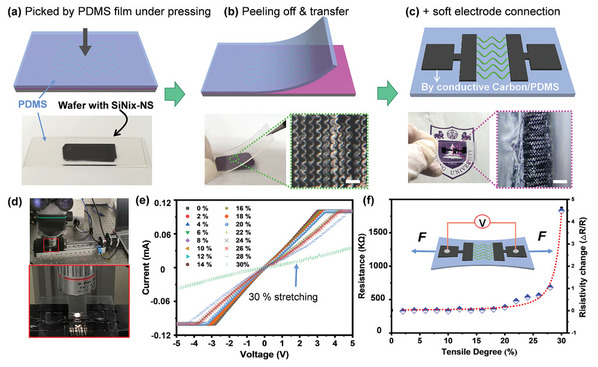

图3. (a-c) 弹簧状SiNix-NS纳米转移到柔性PDMS衬底的制备流程图及相应样品实物图；(d)自动拉伸平台照片。(e) 样品在不同拉伸度下的I-V曲线图；(f) 样品的电阻及电阻变化率与拉伸度的相关曲线。

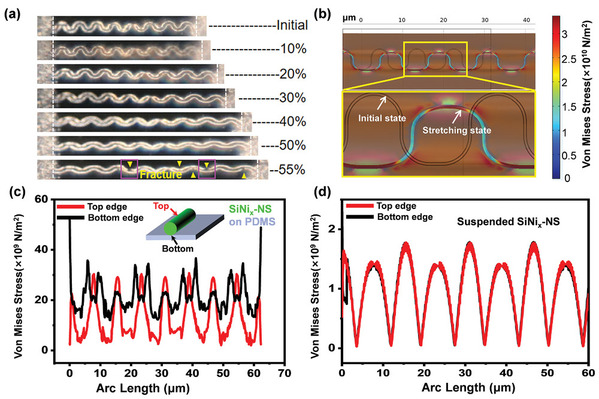

图4. (a) 弹簧状SiNix-NS纳米线在不同拉伸程度（0-55%）时的光学图片；(b) 30%拉伸度下纳米线所受应力模拟分析图；(c-d) SiNix-NS纳米线在PDMS衬底上和悬空状态下其上下表面受力模拟分析图。

其中，南京大学电子科学与工程学院袁荣荣博士为第一作者，余林蔚教授和扬州大学刘宗光教授为通讯作者。此工作得到了南京大学陈坤基教授、施毅教授和王军转教授的大力支持，以及国家自然科学基金和产学研合作专项的资助，在此一并表示衷心的感谢！
